도장설비현황

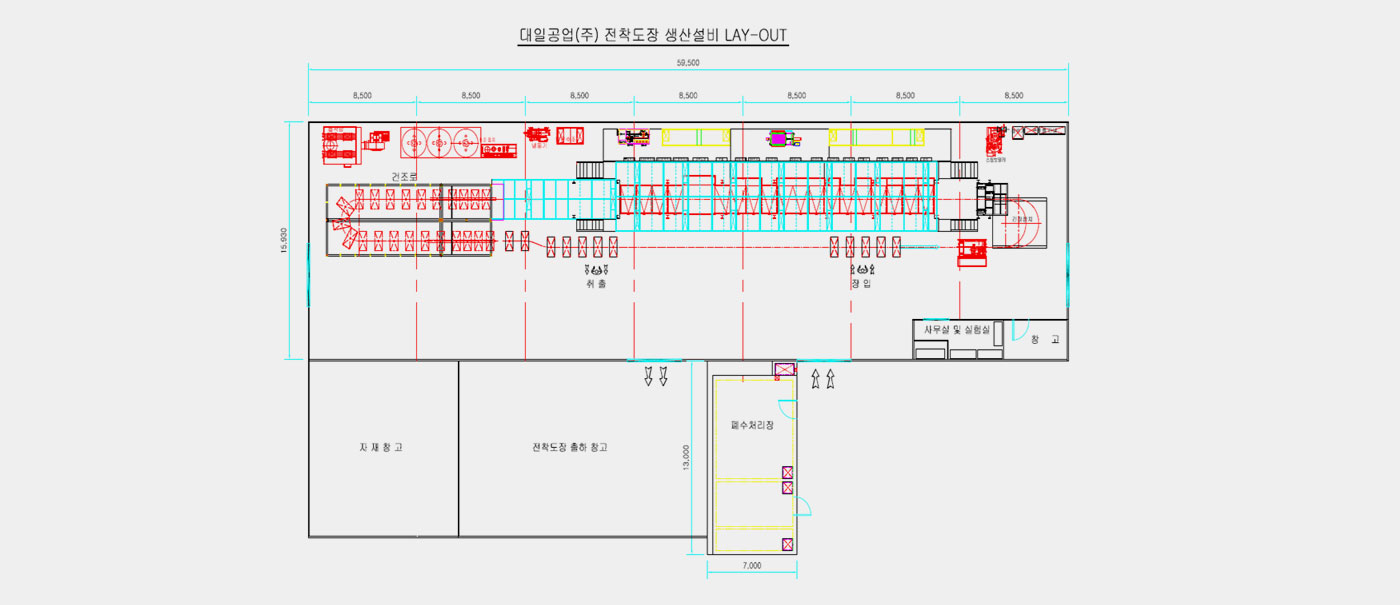

도장설비 라인
| No. | 항목 | 주요사양(규격, 수량, 방식) | 비고 |
|---|---|---|---|
| 1 | 도장방식 | ELE-CON UP/DOWN 방식 | 전처리 UP/DOWN |
| 2 | 도장용량 | (4TON DOUBLE) 8TON | |
| 3 | HANGER 규격 | 1200W X 600L X 1500H(mm) | 도장가능 최대크기 |
| 4 | HANGER 가능중량 | FRAME 포함 : 80Kg/MAX | |
| 5 | CONVEYOR 종류 | TR-348(자동청소) | 자동급유 |
| 6 | CONVEYOR SPEED | 0~0.7 m/min | |
| 7 | HANGER 수량 | 98EA | |
| 8 | CONVEYOR 길이 | 120m | |
| 9 | HANGER PITCH | 1,220mm | |
| 10 | 1 CYCLE TIME | 3.2H | |
| 11 | 도료규격 | KCC(ED 2800) | |
| 12 | 건조로 열원 | 도시가스 (LNG) | |
| 13 | 건조방식 | 열풍순환방식 (OVEN) | |
| 14 | 전착조 규격 | 1200W X 600L X 1500H(mm) | DOUBLE TYPE |
| 15 | 전처리 공정 | 탕세→탈지(4공정)→수세(2공정)→표면조정→화성피막→수세(2공정)→순수세→수절→전착도장→여액수세(3공정)→후 순수세→건조 | LOAD.UNLOAD 포함 총 21공정 |
| 16 | 전처리 온도조절방식 | STEAM BOILER 방식 (온도관리범위:25도~35도) | 자동조절 |
| 17 | 폐수처리 방식 | 연속처리 방식(화학적 처리) | 처리용량: 45m3/일 |
| 18 | 순수제조장치 | 2.0㎥/HR(제조능력) |
